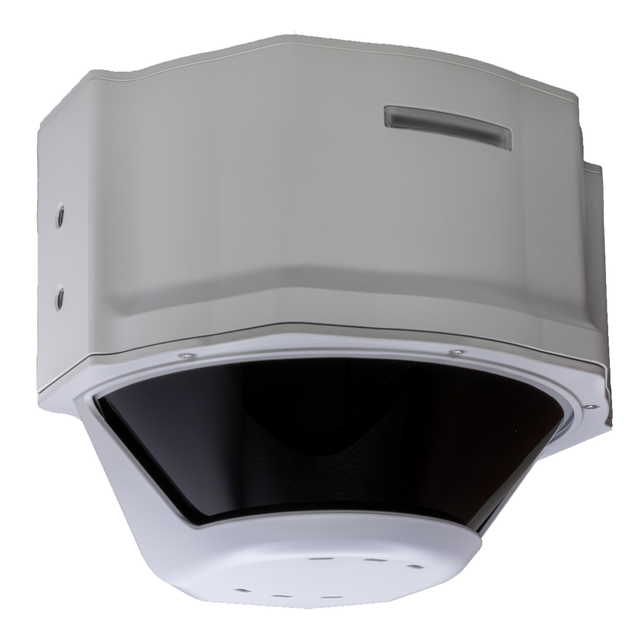

３DレーザーレーダーMLS-e24
３Dレーザーレーダー
移動体・人物・車両などを立体的に高精度に検知
「3D LiDAR MLS-e24」は、コニカミノルタが開発した
屋外環境で隙間なく監視できる 3D センサーです。
TOF（Time of Flight）方式の近赤外レーザーを用い、
広範囲を高密度スキャン。
空間内の距離・形状・動体情報をリアルタイムに取得し、
人・車両などの動きを高精度に検知します。
特徴
| 広範囲をカバーするワイド3Dスキャン | 水平約120°×垂直約15°の広い視野で、従来機より少ない台数で広範囲を立体監視。 人物・車両・設備などの位置や動きを3Dで正確に把握できます。 |
|---|---|
| 屋外環境でも安定動作する高耐久設計 | −20〜＋60℃、IP67の防塵・防水に対応し、雨天・粉じん・高温環境でも安定して測定。 工場・建設現場・屋外インフラなど、過酷な環境に強い仕様です。 |
| 光条件に左右されにくい高精度検知 | 近赤外レーザーを使用し、逆光・夜間・強い日差しなどカメラが苦手とする環境でも高精度で検知。 影や光量の変化に左右されない安定した監視が可能です。 |
| システム連携しやすい豊富なインターフェース | Ethernetや接点出力を標準搭載し、既存の監視システム・外部機器との連携が容易。 点群データ解析や警報システムとの組み合わせなど、拡張性の高い構成が可能です。 |
仕様
| 電源電圧 | DC 24V ±10% |
|---|---|
| 消費電力 | ≦20W |
| 検知範囲 | 画角：水平 120° × 垂直 15° |
| 距離：25m（対象人物の反射率 10%） | |
| 検知エリア数 | 4エリア |
| 使用環境 | -20℃ ～ 60℃ 90%rh 以下 ※結露なきこと |
| 保護等級 | IP67 |
| 外形寸法 | W:176mm, D:152.5mm, H:136.8mm |
| 質量 | 約 2.4kg |
| 関連規格 | VCCI classB、レーザー安全規格（IEC60825-1：2014）クラス1 |

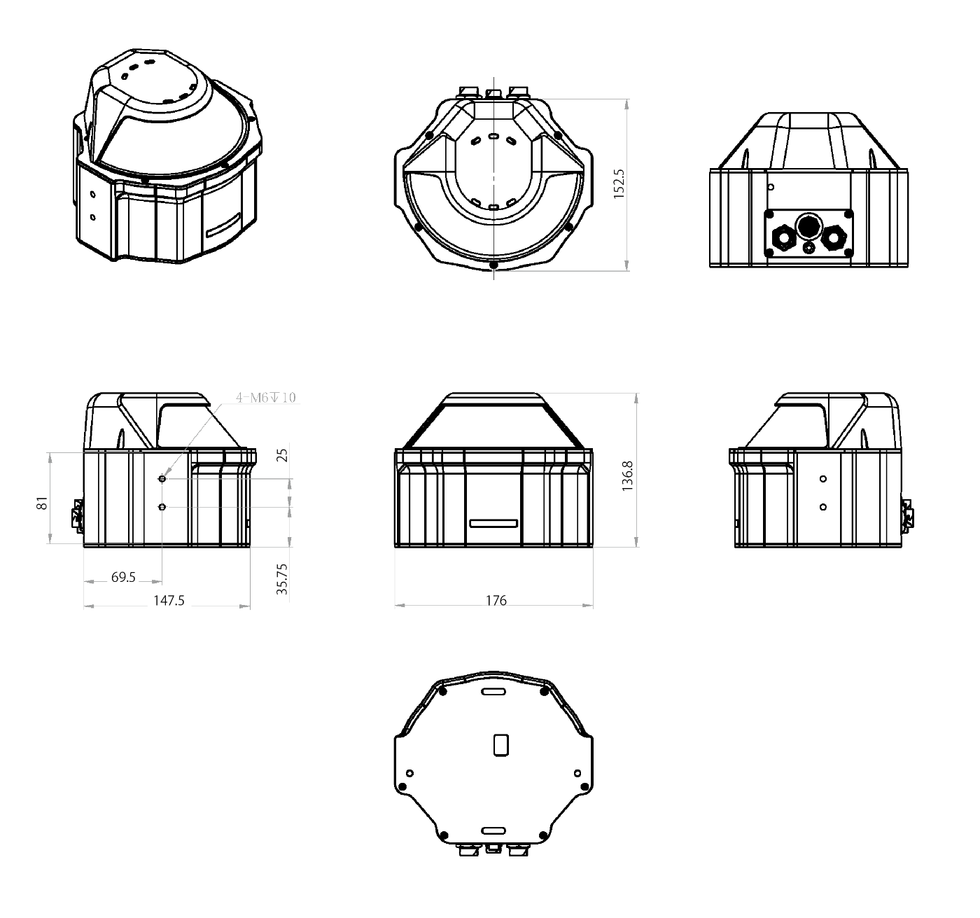

外形図（単位：mm）
※すべての仕様は予告なく変更される場合があります。
※選択したハードウェアオプションによっては、一部の技術仕様が異なる場合があります。

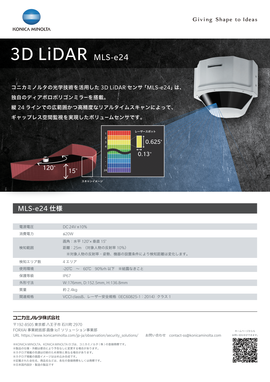

カタログ
