マイクロ波スマートセンサBSS20

マイクロ波スマートセンサ

発電所・空港など重要インフラにおけるテロ防犯対策
3D電波の壁が確実にテロリストをキャッチ

マイクロ波スマートセンサは、24GHz帯の電波を使用した侵入監視センサです。複数の対向する送受信機で構成される検知領域を遮断することで、侵入者を検知します。 ※24GHz 帯特定小電力無線局 技術基準適合証明(ARIB STD-T73) に準拠

特徴

屋外の自然環境に強い 雨・風・雪・霧などの気象条件に強く、信頼性が高い
施工時の設置調整が容易 赤外線センサの様なシビアな光軸合わせは不要
設置場所を選ばない 壁面沿い、フェンスの上等、設置場所を選ばない
3 D 電波の壁を形成 最大4 段の多段設置により、3 D 電波の壁を形成

仕様

  • 型式 BSS20
    検出方式 対向型 マイクロ波ビーム遮断検出方式
    技術適合 特定小電力無線局、技術基準適合証明
    “ARIB STD-T73”に適合(日本国内に限る)
    発振周波数 24.05~24.25GHz
    発振出力電力 10mW max.
    周波数チャンネル数 標準バンド:48CH(1区間当たり8CH×6区間分)
    拡張バンド:144CH(1区間当たり8CH×18区間分)
    マルチリンク最大数 1:4 ※予めリンク数、チャンネルは出荷時に設定
    同時運転可能区間数 24区間 ※見通し直線距離400m内
    検出範囲 検知幅:φ0.2~1.0m(設置環境により変化)設置間隔:5~100m
    外形寸法 190(W)×196(H)×92(D)mm
    材質 レドーム部:AES(耐候性樹脂)
    背面カバー部:アルミ
    重量 2.0kg以下
    電源 DCタイプ:DC11~30V(極性有り)
    PoEタイプ:IEEE802.3af準拠
    消費電力 Typ.7.5W(Max.15W)
    動作周囲温度 -20~60℃(氷結、結露なきこと)
    保存周囲温度 -30~75℃(氷結、結露なきこと)
    防水レベル IP67相当(防塵浸漬)
    ・ケーブル適合外形:φ8.5~14(1穴)
    ・適合コネクタ外形:φ14以下(RJ-45プラグ相当)
    I/F 警報出力2点、監視中出力1点
    タンパー出力1点
    点検入力1点
    イーサネット(100Base-Tx/10Base-T)

外形図(単位:mm)

オプション品

    ※仕様は予告なく変更することがあります。
    ※この商品は、万一発生した盗難事故、人身事故、災害事故、環境破壊事故および機器のご使用方法の誤り、保守点検の不備、天災地変(誘導雷サージ含む)などによる事故損害については、責任を負いかねますのでご了承ください。

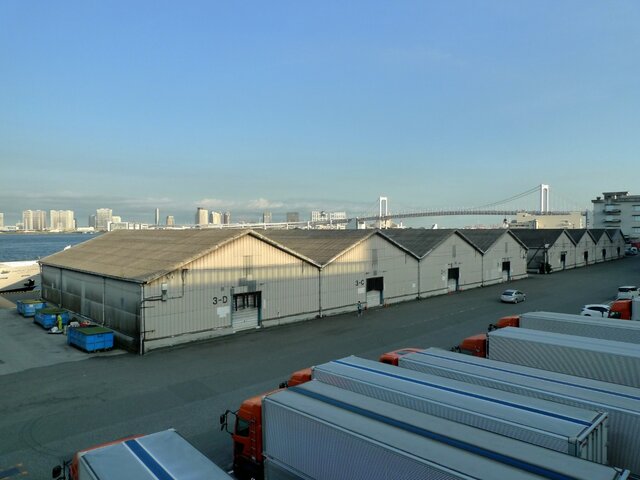

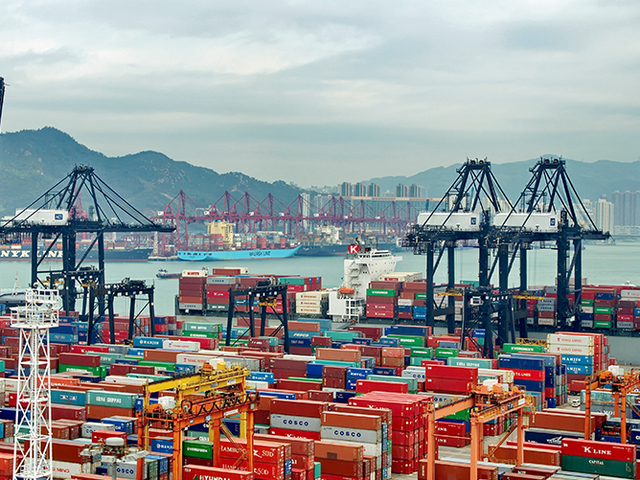

    用途事例
