マイクロ波マルチスパンセンサBSS200-P1/BSM201-P1

マイクロ波マルチスパンセンサ

工場・設備などにおける防犯対策
簡易設置から常設まで様々なニーズに対応

マイクロ波マルチスパンセンサBSS200-P1は、24GHz帯の電波を使用した侵入監視センサです。1対の送信機と受信機で構成される検知領域を遮断することで、侵入者を検知します。※24GHz帯特定小電力無線局技術基準適合証明(ARIB STD-T73)に準拠

特徴

屋外の自然環境に強い 雨・風・雪・霧などの気象条件に強く、信頼性が高い
施工時の設置調整が容易 赤外線センサの様なシビアな光軸合わせは不要
設置場所を選ばない 壁面沿い、フェンスの上等、設置場所を選ばない
3D電波の簡易設置 センサの小型化、I/Fの簡易化で、簡易設置を実現

仕様

  • 型式 防水 B S S 2 0 1 - P 1
    非防水B S M 2 0 1 - P 1
    材質 レドーム部:AES(耐候性樹脂)
    背面:SUS304
    ヒートシンク:A6063アルミ
    検出方式 対向型マイクロ波ビーム遮断検出方式
    重量 355g±5g(ケーブル、取付け金具含まず)
    技術適合 特定小電力無線局、技術基準適合証明
    “ARIB STD-T73”に適合(日本国内に限る)
    電源 DC9~28V(極性あり)
    発振周波数 24.050~24.250GHz
    消費電力 Typ.3W以下(Max.5.5W)
    発振出力電力 10mW max.
    動作周囲温度 -20~60℃(氷結、結露なきこと)
    マルチリンク最大数 1:3
    保存周囲温度 -30~75℃(氷結、結露なきこと)
    同時運転可能台数 1段監視:45区間
    2段監視:18区間
    3段監視: 9区間
    防水レベル IP67相当(防塵浸漬)
    検出範囲 検知幅 :φ0.2~0.4m(設置環境により変化)
    設置間隔:3~50m
    I/F 警報出力×1点
    監視中出力1点
    点検入力×1点
    RS-485
    外形寸法 BSS201:H106 × W92 × D60mm
    BSM201:H106 × W92 × D37mm
    オプション 調整端末
    取付金具
    IP保護等級 BSS201:IP67
    BSM201:IP2x

外形図(単位:mm)

オプション品

    ※仕様は予告なく変更することがあります。
    ※この商品は、万一発生した盗難事故、人身事故、災害事故、環境破壊事故および機器のご使用方法の誤り、保守点検の不備、天災地変(誘導雷サージ含む)などによる事故損害については、責任を負いかねますのでご了承ください。

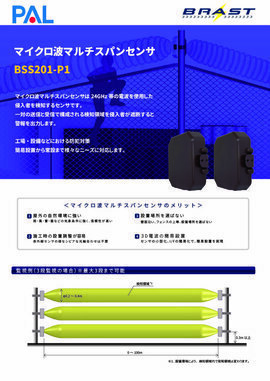

    カタログ
