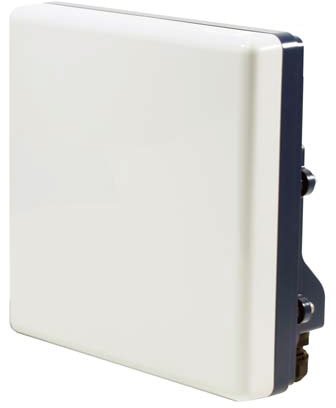

マイクロ波距離計測センサBLS01

マイクロ波距離計測センサ
耐候性が高いマイクロ波を利用した距離計測センサ
電波(マイクロ波)を利用しているため、雨・風・雪・霧などの気象条件に強く、環境の厳しい屋外でも誤検知が少なく、信頼性の高い計測を行うことができます。24GHz帯特定小電力無線局、技術基準適合証明(ARIB STD-T73)に準拠しており、使用の際には面倒な無線局免許申請が不要です。また、国内では屋内外を問わず使用できます。
特徴
50mの長距離計測が可能 |
---|
Ethernetにより距離情報を取得しシステムに応じた対応が可能 |
防塵・防水規格がIP67であり、そのまま野外設置が可能 |
仕様
-
型式 DCタイプ:BLS01
PoEタイプ:BLS01-P応答時間 100msec以内 測定方式 FMCW方式 外形寸法 190(W)×196(H)×92(D)mm 技術適合 "ARIB STD-T73"に準拠(日本国内に限る) 材質 レドーム部:AES、背面カバー部:アルミ 発振周波数 24.05~24.25GHz 重量 2.0kg以下 周波数帯域幅 180MHz:1バンド 電源 BLS01:DC11~30V
BLS01-P:IEEE802.3af準拠発振出力電力 10mW max. 消費電力 Typ.7.5W (Max. 15W) アンテナタイプ 平面パッチアレー(78素子) 動作周囲温度 -20~60℃ アンテナ指向性 E面:約6° H面:約15° 保存周囲温度 -30~75℃
分解能/精度 26mm/±50mm 防水レベル IP67相当(耐塵浸漬)
ケーブル適合外径:φ8.5~14mm(1穴)
適合コネクタ外径:φ14mm以下
(RJ-45プラグ適合)空間分離分解能 180MHz:2m以上 I/F 無電圧接点出力4点(警報出力2点、
タンパー接点出力1点、監視中出力1点)
イーサネット(100Base-TX/10Base-T)測定可能距離 50m -
